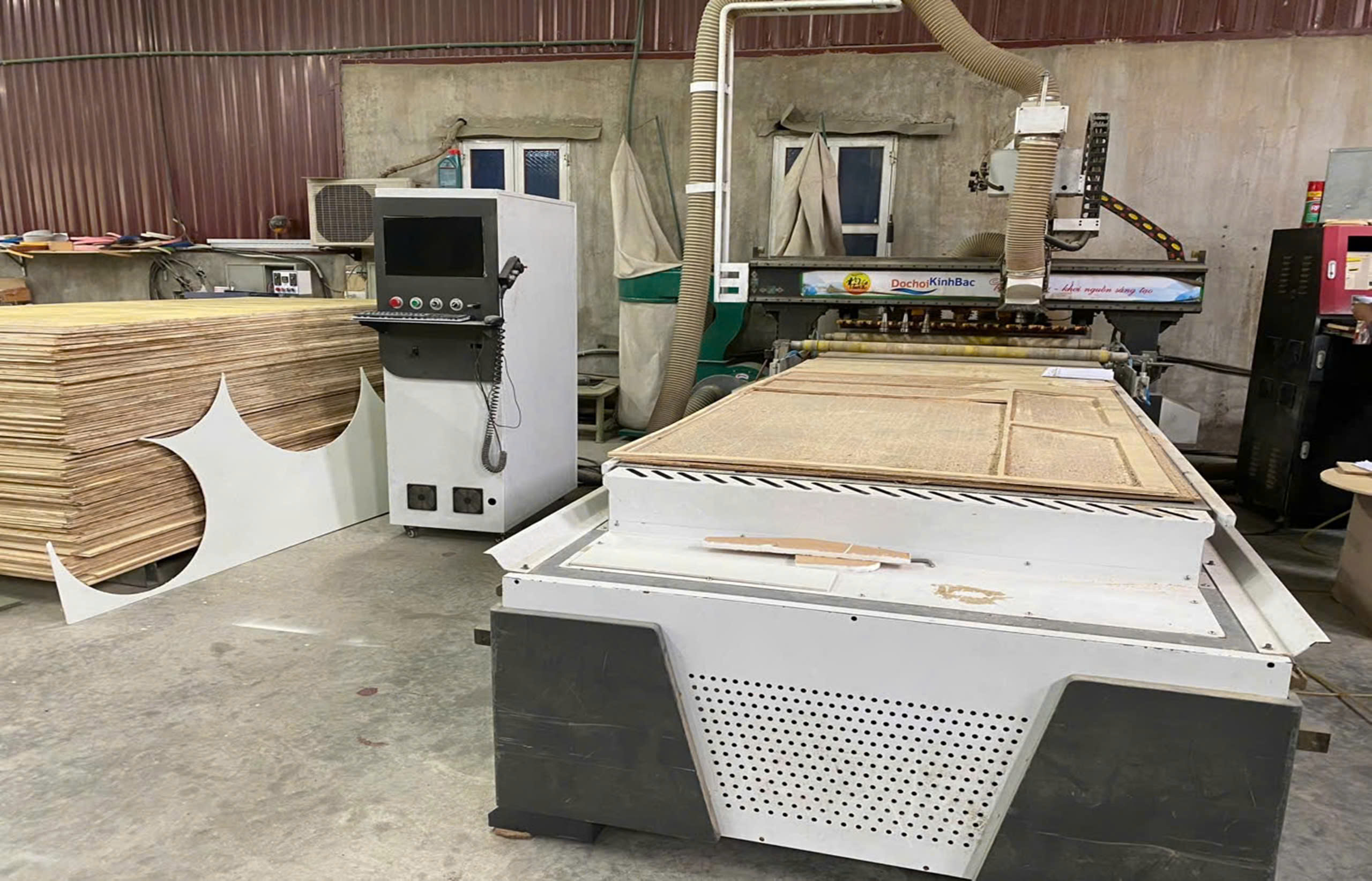

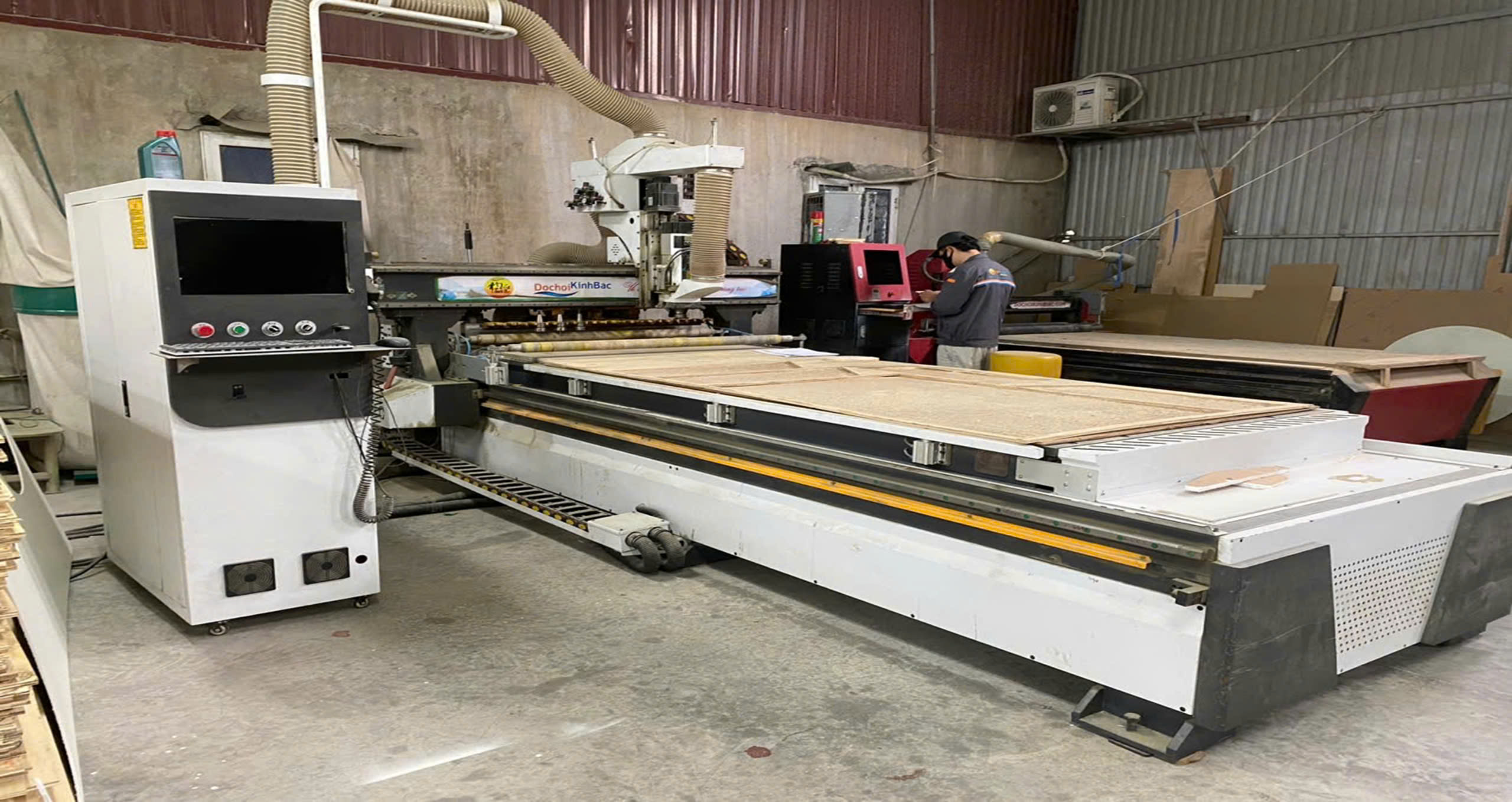

G_Máy CNC Thay Dao tự động_MW2200

Máy CNC tự động thay dao (Automatic Tool Changer - ATC) là một loại máy CNC được trang bị cơ cấu tự động để thay đổi dao cắt mà không cần sự can thiệp của người vận hành. Điều này giúp tăng hiệu quả sản xuất, giảm thời gian dừng máy, và cải thiện độ chính xác trong quá trình gia công.

Cấu tạo và nguyên lý hoạt động của hệ thống ATC:

1. Hệ thống lưu trữ dao: Máy CNC tự động thay dao thường được trang bị một kho chứa dao (có thể là một băng tải, carousel hoặc trục quay) để lưu trữ các loại dao cắt khác nhau, tùy theo nhu cầu gia công.
2. Cơ cấu thay dao: Cơ cấu này sẽ thực hiện thao tác gắp dao cũ và thay thế bằng dao mới. Một số hệ thống sử dụng các thiết bị như tay cầm dao, kẹp dao hoặc thậm chí là robot để thực hiện thay dao tự động.
3. Bộ điều khiển CNC: Hệ thống ATC được điều khiển thông qua phần mềm CNC, giúp xác định khi nào cần thay dao, loại dao nào cần được sử dụng cho quá trình gia công tiếp theo, và đảm bảo các dao được thay đúng cách.

Lợi ích của máy CNC tự động thay dao:

• Tăng năng suất: Máy có thể thay dao một cách nhanh chóng, giảm thời gian chết trong quá trình sản xuất, làm cho quá trình gia công liên tục và hiệu quả hơn.
• Đảm bảo độ chính xác cao: Quá trình thay dao tự động giúp giảm sai sót do con người và duy trì độ chính xác trong quá trình gia công.
• Tiết kiệm chi phí lao động: Máy có thể hoạt động mà không cần người giám sát chặt chẽ, giúp tiết kiệm chi phí nhân công và giảm nguy cơ sai sót trong quá trình thay dao.
• Dễ dàng xử lý các yêu cầu gia công phức tạp: Với nhiều loại dao khác nhau sẵn có trong hệ thống, máy CNC có thể thay dao một cách nhanh chóng để thực hiện các yêu cầu gia công phức tạp mà không cần dừng lại lâu.

Các loại máy CNC có hệ thống ATC:

1. Máy phay CNC: Thường được trang bị hệ thống ATC để thay dao nhanh chóng trong quá trình phay nhiều chi tiết với các dao cắt khác nhau.
2. Máy tiện CNC: Cũng có thể có hệ thống ATC, giúp thay đổi các dao cắt tiện khác nhau mà không cần dừng lại.
3. Máy CNC 5 trục: Cần một hệ thống ATC phức tạp hơn để thay dao trong các góc độ khác nhau khi gia công các chi tiết phức tạp.

Thông số kỹ thuật của máy CNC tự động thay dao (ATC) có thể khác nhau tùy vào loại máy, nhà sản xuất, và mục đích sử dụng cụ thể. Tuy nhiên, dưới đây là một số thông số kỹ thuật cơ bản mà bạn thường thấy trong các máy CNC có hệ thống ATC:

1. Kích thước và Đặc điểm tổng thể:

Kích thước máy: Chiều dài, chiều rộng và chiều cao của máy CNC. Thông số này quyết định không gian lắp đặt máy.

Trọng lượng máy: Trọng lượng của máy CNC có thể dao động từ vài tấn đến hơn 20 tấn, tùy vào kích thước và cấu trúc của máy.

2. Thông số về Cơ cấu Cắt:

Tốc độ quay trục chính (Spindle Speed):

Thường được đo bằng vòng/phút (RPM). Tốc độ này thường dao động từ 10,000 RPM đến 30,000 RPM tùy thuộc vào loại máy CNC.

Công suất trục chính (Spindle Power):

Công suất thường được tính bằng mã lực (HP) hoặc kilowatt (kW). Các máy CNC phức tạp có thể có công suất lên đến 20-30 kW hoặc hơn.

Mô-men xoắn trục chính (Spindle Torque):

Mô-men xoắn cũng là một chỉ số quan trọng, đặc biệt khi gia công các vật liệu cứng. Mô-men xoắn có thể dao động từ 10 Nm đến vài trăm Nm tùy thuộc vào công suất máy.

3. Cơ cấu ATC:

Số lượng dao có thể chứa (Tool Capacity):

Máy CNC ATC có thể chứa từ 10 đến 120 hoặc thậm chí 200 dao trong kho chứa dao tùy thuộc vào thiết kế của máy (hệ thống ATC carousel, băng tải, hoặc trục quay).

Thời gian thay dao (Tool Change Time):

Thời gian thay dao (khoảng từ 1 đến 5 giây) có ảnh hưởng lớn đến hiệu quả sản xuất. Các máy hiện đại có thể thay dao trong vòng 1-2 giây.

Loại dao sử dụng (Tool Type): Các loại dao có thể sử dụng bao gồm dao phay, dao tiện, dao khoan, dao cắt ren, v.v.

4. Khả năng di chuyển của máy:

Số trục (Axes):

Máy CNC có thể có 3, 4, 5 hoặc nhiều hơn nữa các trục. Máy 3 trục là loại cơ bản nhất, trong khi các máy CNC 5 trục cho phép gia công phức tạp hơn.

Quy mô di chuyển của các trục (Travel Range):

Trục X, Y, Z: Diện tích làm việc của máy. Ví dụ, một máy CNC có thể có hành trình trục X: 1000 mm, trục Y: 500 mm, và trục Z: 400 mm.

Trục A, B (đối với máy 5 trục): Các trục quay giúp gia công các chi tiết phức tạp.

5. Độ chính xác:

Độ chính xác vị trí (Positioning Accuracy):

Thường dao động từ ±0.005 mm đến ±0.02 mm tùy vào máy.

Độ chính xác lặp lại (Repeatability):

Độ chính xác lặp lại của máy CNC có thể nằm trong khoảng từ ±0.001 mm đến ±0.005 mm, giúp đảm bảo quá trình gia công chính xác và ổn định.

6. Hệ thống điều khiển và phần mềm:

Hệ thống điều khiển (Control System):

Hệ thống điều khiển phổ biến là Siemens, Fanuc, Heidenhain, hoặc Mitsubishi.

Phần mềm CAD/CAM:

Máy CNC có thể tương thích với các phần mềm CAD/CAM như SolidWorks, Mastercam, hoặc Fusion 360 để thiết kế và lập trình các bài gia công.

7. Hệ thống làm mát và bôi trơn:

Hệ thống làm mát : Máy CNC thường trang bị hệ thống làm mát bằng nước hoặc dầu để làm mát dao và chi tiết gia công, giúp tránh quá nhiệt và nâng cao tuổi thọ dao.

Hệ thống bôi trơn : Một số máy cũng có hệ thống bôi trơn tự động để bôi trơn các bộ phận chuyển động, giúp giảm ma sát và tăng độ bền cho máy.

8. Tính năng bổ sung:

Hệ thống thay dao tự động (ATC): Cơ cấu tự động thay dao giúp tiết kiệm thời gian và tăng hiệu quả sản xuất.

Tích hợp bảo vệ an toàn: Các máy CNC hiện đại thường được trang bị các hệ thống bảo vệ để đảm bảo an toàn cho người vận hành, chẳng hạn như cảm biến an toàn hoặc cửa chắn.

Ví dụ về thông số kỹ thuật của một máy CNC phay ATC:

Trục chính (Spindle): Tốc độ 12,000 RPM, công suất 15 kW.

Số lượng dao: 24 dao trong kho chứa dao.

Kích thước gia công (Travel): X: 1,500 mm, Y: 800 mm, Z: 600 mm.

Độ chính xác: Độ chính xác lặp lại ±0.005 mm.

Thời gian thay dao: 2 giây.

Hệ điều khiển: Fanuc 0i-MF.

Tùy vào mục đích sử dụng và yêu cầu cụ thể của từng xưởng sản xuất, các thông số này có thể được điều chỉnh và thay đổi để phù hợp với các yêu cầu gia công.

Tóm lại, máy CNC tự động thay dao là một công cụ quan trọng trong các xưởng cơ khí hiện đại, giúp tối ưu hóa quy trình sản xuất, tiết kiệm thời gian và nâng cao hiệu quả công việc.
